2D電腦|首台二維材料電腦面世

By on June 19, 2025

原文刊於信報財經新聞「CEO AI⎹ EJ Tech——未來報告

矽是常見的半導體材料,技術發展至今約80年,已廣泛應用於智能手機、電腦、電動車等產品。相反,有關二維材料的研究則較新,到2010年左右才算真正興起,而美國賓夕法尼亞州立大學成功以二維材料(厚度僅為一個原子),研發首台能夠簡單操作的2D「互補式金屬氧化物半導體」(CMOS)電腦。

美國賓夕法尼亞州立大學以二維材料,成功研發首台2D CMOS電腦。(美國賓夕法尼亞州立大學圖片)

高效低功耗 微型化新出路

CMOS技術需要n型及p型半導體協同工作,才能實現高效能、低功耗的目標。不過,其製作過程不使用矽,而是以兩種不同的二維材料,開發兩種類型的電晶體,分別是用於n型電晶體的二硫化鉬(Molybdenum Disulfide),以及用於p型電晶體的二硒化鎢(Tungsten Diselenide)。

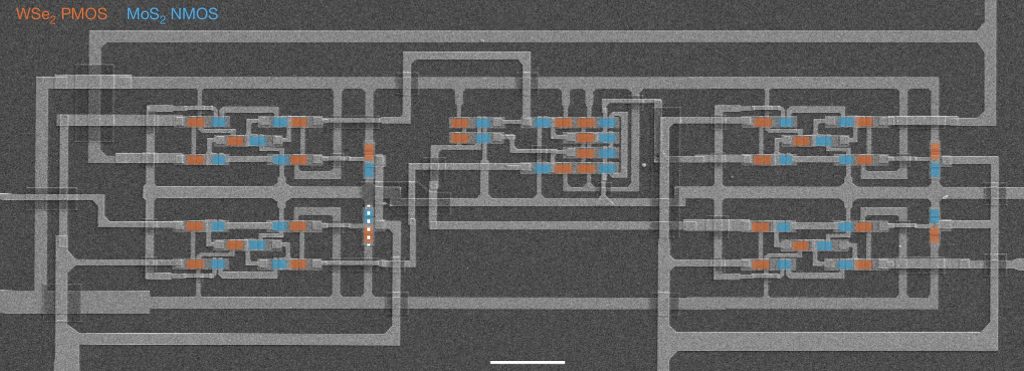

電路在電子顯微鏡下,分別顯示橙色的p型電晶體,以及藍色的n型電晶體。(Nature網上圖片)

下一步,團隊通過「金屬有機化學氣相沉積」(MOCVD)技術,在藍寶石晶圓上製造二維CMOS平台,製成每種類型的晶體管超過1000個。測試後發現,2D CMOS電腦能夠在3V低電壓下運作,並以25kHz運作時脈執行簡單的邏輯運算。相關論文發表在學術期刊《自然》

研究負責人、賓夕法尼亞州立大學阿克利工程學教授兼工程科學與力學教授達斯(Saptarshi Das)指出,「矽材料透過「場效電晶體」(FET)微型化,推動電子技術顯著進步,但隨裝置縮小,性能開始下降。相比之下,二維材料在原子厚度下,仍能保持其優異的電子特性,為未來發展提供一條希望道路。」

達斯(右)指出,二維材料在原子厚度下,仍能保持其優異的電子特性。(美國賓夕法尼亞州立大學圖片)
